“RVVP”是一種非常常見的**屏蔽型軟電纜**，廣泛應用于需要**抗電磁干擾**的信號傳輸或小功率電力傳輸場合。
以下是關于 RVVP 電纜的詳細解析：
1. **型號含義解析：**
* **R：** 軟電纜/電線。表示導體由多股細銅絲絞合而成，具有良好的柔軟性。
* **V：** 聚氯乙烯（PVC）絕緣。第一個 V 代表導體外面包裹的絕緣層材料。
* **V：** 聚氯乙烯（PVC）護套。第二個 V 代表***外層的保護套材料。
* **P：** 屏蔽。表示電纜具有屏蔽層，用于抵抗外部電磁干擾或防止內部信號向外輻射干擾。

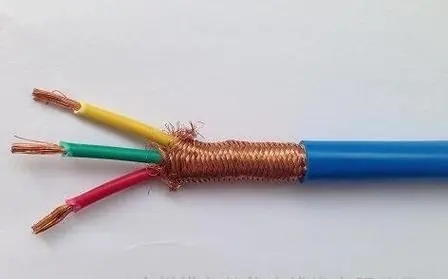

2. **結構與材料：**
* **導體：** 多股細銅絲（通常是鍍錫銅絲）絞合而成，提供良好的柔韌性和導電性。常見導體截面有：0.3mm2, 0.5mm2, 0.75mm2, 1.0mm2, 1.5mm2, 2.5mm2 等。
* **絕緣層：** 每根導體外包覆一層 PVC 絕緣材料，顏色各異（常用紅、黑、藍、黃綠、白等）用于區分芯線。
* **成纜：** 多根絕緣芯線（常見 2芯、3芯、4芯、5芯、7芯、10芯、12芯、14芯、16芯、19芯、24芯等）絞合在一起。
* **屏蔽層：** 在絞合好的纜芯外面包裹一層屏蔽層。***常見的是：
* **編織屏蔽：** 由細銅絲（通常是鍍錫銅絲）編織成網狀，覆蓋率高，柔韌性好，屏蔽效果優良且穩定，是 RVVP ***常用的屏蔽形式。
* **繞包屏蔽：** 鋁塑復合帶或銅帶螺旋繞包。成本較低，但柔韌性、屏蔽效果和長期穩定性通常不如編織屏蔽。
* **護套層：** 在屏蔽層外面擠包一層 PVC 護套，通常是灰色或黑色（也有其他顏色），提供機械保護、環境保護（防潮、防油、防輕微化學腐蝕）和電氣絕緣保護。
3. **主要技術參數：**
* **額定電壓：** 通常為 **300/500V**。
* **工作溫度：** 通常為 **-30°C 至 +70°C**（具體看絕緣和護套材料等級）。
* **彎曲半徑：** 較小，得益于其軟結構（通常大于電纜外徑的 6 倍）。
* **屏蔽效果：** 編織屏蔽效果優于繞包屏蔽。
4. **核心特點與優勢：**
* **柔軟性：** 多股細銅絲導體和結構設計使其非常柔軟，便于在設備內部或狹窄空間布線、移動和彎曲。
* **屏蔽性能：** 這是 RVVP 的核心價值。屏蔽層能有效：
* 抵御外部電磁干擾（EMI）和射頻干擾（RFI），保證內部傳輸?shù)男盘枺ㄌ貏e是弱電信號、數據信號）的純凈度和穩定性。
* 防止電纜內部信號向外輻射干擾其他設備。
* **PVC 護套保護：** 提供基本的機械防護和環境防護（防潮、防塵、防油污、防輕微化學腐蝕）。
* **易識別：** 多芯電纜通常有彩色芯線，便于安裝接線時區分。
5. **主要應用場景：**
* **儀器儀表連接：** 傳感器、變送器、PLC 模塊、儀表盤之間的信號連接線（******應用場景）。
* **自動化控制系統：** 工業自動化設備、機器人內部的信號傳輸和控制線路。
* **安防監控系統：** 攝像頭、報警探測器、控制主機之間的信號傳輸（尤其是需要抗干擾的模擬信號線）。
* **通信設備：** 內部設備間需要抗干擾的低壓信號連接。
* **音響設備：** 麥克風線、內部連接線（需要屏蔽防止噪音）。
* **需要屏蔽和柔性的低壓電力傳輸：** 小功率電器設備、控制柜內的電源連接（但需注意其額定電壓為 300/500V，不適用于高壓主電路）。
